低壓補償控制器怎樣正確調節？

返回列表來源：發布日期：2025-09-03 16:46:41【大中小】

在低壓配電系統中，低壓補償控制器正是整個無功補償柜的“大腦”，其參數設置是否正確，直接決定了補償效果的好壞乃至設備的安全。錯誤的設置可能導致補償不足、過度補償、投切振蕩甚至電容器損壞。那么，低壓補償控制器到底該如何正確調節呢？

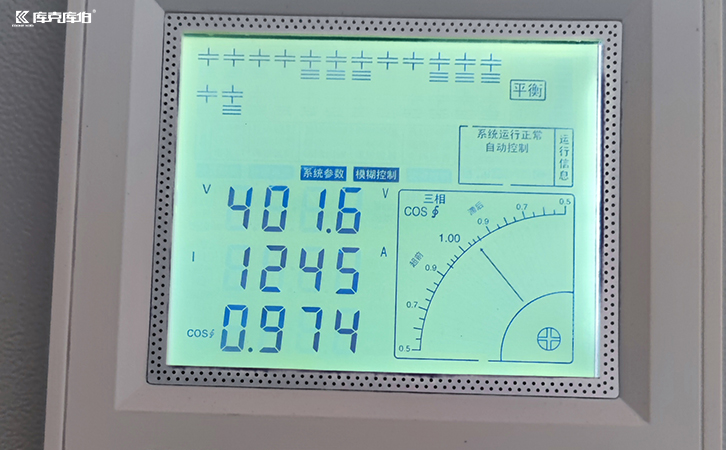

低壓補償控制器

一、基本電氣參數設置

這是控制器感知電網的“眼睛”，必須設置準確。

1、pt變比 (pt ratio)：設置電壓互感器的變比。例如，輸入電壓為380v，經380v/100v的pt采樣，則變比設置為 3.8（即380/100）。若直接采樣，則設為1。

2、ct變比 (ct ratio)：設置電流互感器的變比。這是最常見的錯誤源頭！ct變比 = ct一次側電流 / ct二次側電流。

二、投切參數與控制方式設置

1、投切門限與延時：

投入門限 (c/k value)：通常指需要投入一組電容器的無功功率值。可初步設置為單組電容器容量的 60%~100%。

延時時間 (time delay)：為防止負載波動導致電容器頻繁投切，必須設置延時。一般設置在 30~120秒之間。負載波動越大，延時應設置越長。

2、投切方式 (control mode)：

循環投切 (rotation)：電容器按順序循環投切，使各接觸器和使用時間均衡，延長設備壽命。推薦此模式。

順序投切 (sequence)：總是優先投切固定的那幾組，容易導致先投的組磨損嚴重。

三、保護參數設置

這是保障電容器安全運行的“保險絲”。

1、過電壓保護 (over voltage protection)：設置一個電壓上限，當電網電壓超過此值，控制器會逐一切除已投入的電容器。通常設置為 430v ~ 440v。

2、欠電壓保護 (under voltage protection)：設置一個電壓下限，通常設置為 300v ~ 320v。

3、諧波保護 (harmonic protection)：如果電網諧波較大（特別是3、5、7次），應設置諧波電壓保護。當電壓畸變率過高時，禁止投入電容器，防止諧波放大燒毀電容器。閾值建議根據現場情況設置（如 4%~5%）。

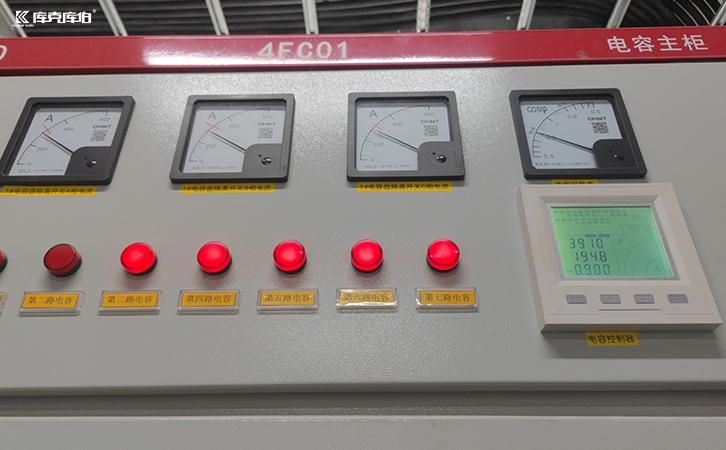

低壓補償控制器

遵循以上步驟，用戶就能正確地調節低壓補償控制器，讓它成為您配電系統節能降耗的得力助手。如遇復雜情況，建議聯系專業電氣工程師或設備供應商進行處理。
