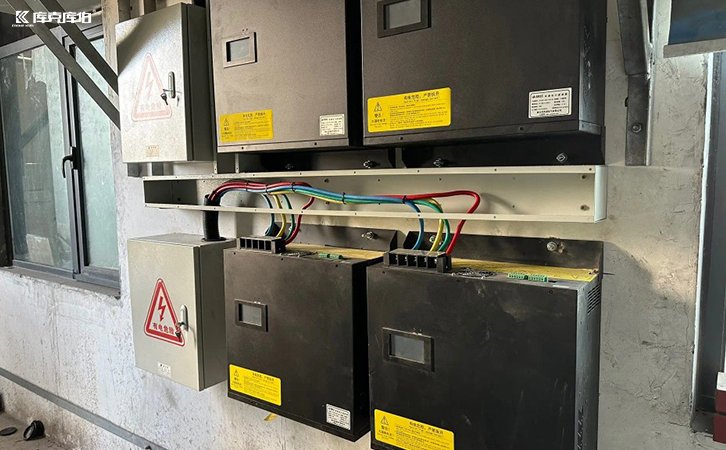

低壓APF有源濾波器動態抑制諧波的效果
低壓apf有源電力濾波器在動態抑制諧波方面效果顯著,尤其在非線性負載頻繁變化的應用場景中。下面是對其動態抑制諧波效果的詳細說明:
一、動態諧波抑制效果優勢
1、實時響應速度快
①apf通常采用dsp(數字信號處理器)+fpga等高速控制技術,能以幾十微秒到幾百微秒的時間識別并補償諧波。
②適用于電焊機、變頻器、電梯、軋機等負載變化快、諧波成分頻繁變化的系統。
2、寬頻帶抑制能力
①能有效濾除從第3次到第50次甚至更高次的諧波電流。
②動態追蹤電網諧波變化,持續調整補償輸出,實現對高頻諧波的實時抑制。
3、諧波抑制率高
①對總諧波畸變率(thdi)的抑制率通常可達到70%~95%。
②可將thdi從20%降低至5%以下,達到國家電能質量標準(如gb/t 14549-93)的要求。
二、實際應用中的效果
1、鋼鐵廠變頻設備系統
原thdi:28%,安裝apf后下降至4.8%,動態跟蹤變頻器啟停導致的諧波波動,確保穩定運行。
2、數據中心ups系統
高頻次諧波為主,波動頻繁,apf實現快速跟蹤,防止諧波對精密設備影響。
三、注意事項
1、容量選擇:apf容量應略大于負載最大諧波電流總量,一般建議選型為1.2~1.5倍諧波電流基準。

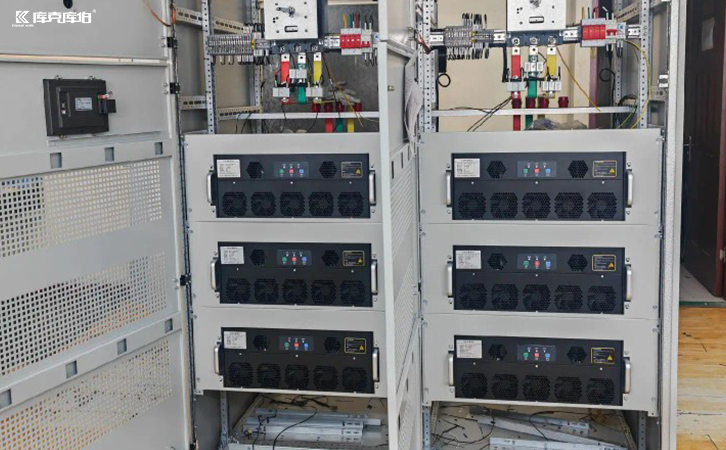

2、安裝位置:通常安裝在非線性負載集中接入點或母線上,效果更佳。
3、維護與調試:需定期檢查控制系統與電流互感器(ct)精度,確保補償精準。
綜上所述,低壓apf有源濾波器在諧波的動態抑制領域效果是顯而易見的,并且也是目前配電環境主流的諧波抑制方案。
