電力系統中互感器僅起到什么作用

返回列表來源：發布日期：2025-09-18 16:25:41【大中小】

在宏偉復雜的電力系統中，充斥著高電壓、大電流的強大電能。為了安全、可靠地將這些電能傳輸、分配并使用，我們必須對其進行精確的測量和有效的控制。然而，直接使用高電壓、大電流進行測量和保護既危險又不經濟。這時，互感器就扮演了一個不可或缺的關鍵角色。

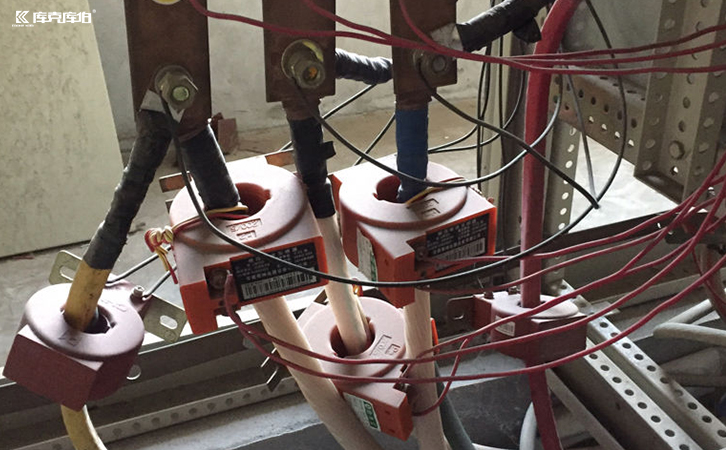

電力系統

那么，互感器在電力系統中起到什么作用呢？

一、隔離與變換

⑴電氣隔離（安全隔離）

問題：電力系統的一次側（主電路）電壓可達數萬甚至數十萬伏，電流可達數千安培。如果讓測量儀表、保護設備直接接入如此高的電位，將對設備構成極大的威脅，設備絕緣成本也將高得無法承受。

解決方案：互感器的一次繞組接入高壓主回路，二次繞組則連接到測量儀表、繼電保護裝置。一、二次繞組之間僅有磁耦合，沒有電的直接連接。這就將高電壓的一次系統與低電壓的二次系統安全地隔離開來。

⑵比例變換（量值轉換）

問題：直接制造能測量上萬安培電流和數十萬伏電壓的精密儀表是極其困難且昂貴的。

解決方案：互感器能夠按精確的變比將一次側的高電壓、大電流線性地縮小為標準化的、易于處理的低電壓、小電流值。

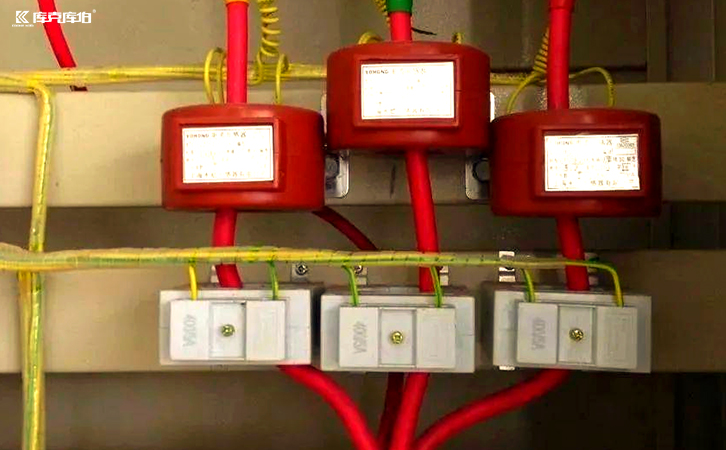

無功補償互感器

綜上所述，電力系統中的互感器“僅”起到隔離與變換的作用。然而，這個看似簡單純粹的功能，卻是整個電力系統能夠實現安全運行、經濟測量和可靠保護的基石。它如同電力系統的“眼睛”和“耳朵”，將無法直接感知的強大原始信號，轉換為系統大腦（控制中心）能夠理解和處理的精準信息。
