壁掛式有源諧波濾波器的優缺點

返回列表來源：發布日期：2025-09-01 16:31:08【大中小】

在工業與商業電力系統中，非線性負載的廣泛應用導致了嚴重的諧波污染。諧波會降低電能質量，增加線路損耗，甚至損壞敏感設備。而有源諧波濾波器成為一種高效靈活的解決方案。其中，壁掛式有源諧波濾波器因其安裝便利性，在中小型項目中備受青睞。

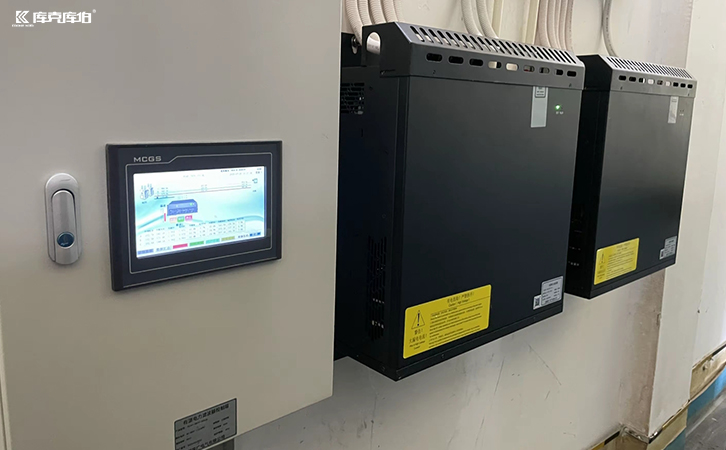

有源諧波濾波器

一、壁掛式有源諧波濾波器的優點

1、安裝靈活，節省空間

壁掛式設計使其可以直接安裝于配電柜的側壁或附近的墻體上，無需額外的設備基礎或?qū)ｉT的設備間。

2、模塊化設計，易于擴容

壁掛式ahf通常采用模塊化設計，單臺設備的容量（如50a、75a、100a）覆蓋范圍明確。

3、治理效果精準，動態響應快

有源濾波器通過實時檢測負載電流，生成一個與諧波電流大小相等、方向相反的補償電流進行抵消，濾波效果非常精準，總諧波畸變率通常可降至5%以下。

4、功能集成度高

除了治理諧波（通常可達2-25次或更高），現代壁掛式ahf通常還兼具補償無功功率（提高功率因數）、平衡三相負載等多種功能，一機多用，性價比高。

二、壁掛式有源諧波濾波器的缺點

1、單機容量有限

受限于散熱和物理尺寸，單臺壁掛式ahf的容量通常不會太大（一般在100a或150a以內），難以滿足大型主干線或集中性大容量諧波源的治理需求。

2、分散安裝可能增加管理成本

如果廠區內有多個分散的諧波源需要治理，可能需要安裝多臺壁掛式ahf分散布置。這可能會增加初期綜合布線成本以及后期設備巡檢和維護的復雜度。

3、對安裝環境有一定要求

需要安裝在通風良好、無劇烈震動、避免陽光直射的環境中，以確保其散熱效果和長期運行穩定性。安裝位置的不當可能會影響其性能和壽命。

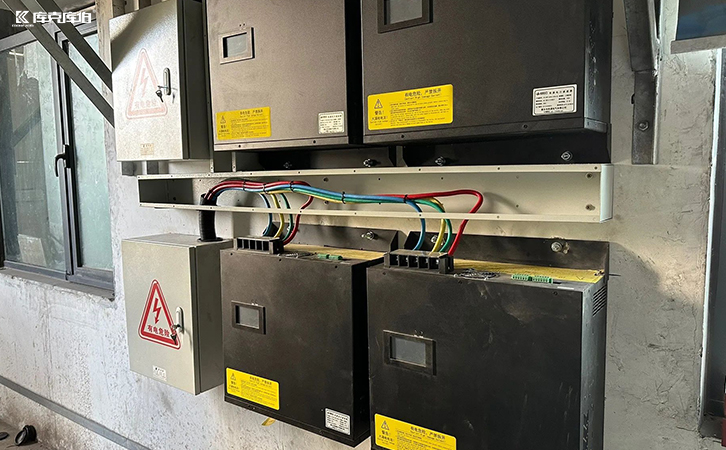

壁掛式有源諧波濾波器

總而言之，壁掛式有源諧波濾波器以其安裝靈活、節省空間、擴容方便、濾波精準等突出優點，成為了治理中小容量諧波問題的理想選擇。然而，其單機容量有限的特點也決定了它更適用于分支回路、單個或一組特定設備的治理，或作為大型集中治理方案的補充。
