自愈式低壓電容器內部膜的特點

返回列表來源：發布日期：2025-03-26 16:22:50【大中小】

自愈式低壓電容器作為現代電力系統無功補償的關鍵設備，其核心性能很大程度上取決于內部金屬化膜的特殊設計。接下來我們將深入解析自愈式低壓電容器內部膜的結構特征、材料特性和技術優勢。

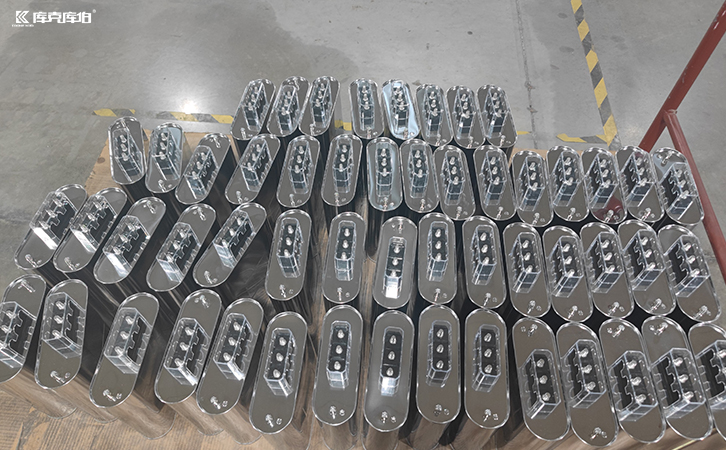

自愈式低壓電容器

一、基本結構特點

1、多層復合結構：介質層：采用雙向拉伸聚丙烯薄膜（bopp），厚度6-12μm；金屬鍍層：真空蒸鍍鋅鋁合金層，厚度20-50nm；邊緣加厚：留邊區鍍層加厚至100-150nm（安全膜結構）。

2、特殊圖案設計：網格分割：將電極分割為1-3mm²的微小單元；電流限制：每個單元通過0.1-0.3mm窄通道連接；熔斷隔離：故障點周圍5-8個單元自動隔離。

二、自愈機理詳解

1、擊穿過程：局部場強超過300v/μm時發生介質擊穿；放電能量集中在10??秒內釋放；擊穿點溫度瞬時達到6000-8000k。

2、自愈反應：電弧蒸發：擊穿點周圍0.5-1mm²金屬層氣化；氧化隔離：形成sio?絕緣環（寬度50-100μm）；電容恢復：損失容量<0.01pf/次。

3、性能影響單次自愈容量損失率<0.001%；允許自愈次數>1000次；整體壽命期內容量衰減<3%。

三、制造工藝要點

1、鍍膜工藝真空度：≤5×10?³pa；蒸發溫度：鋅鋁鍋1200-1500℃；膜速控制：8-15m/min。

自愈式低壓電容器

建議用戶在選用自愈式低壓電容器時關注金屬化膜的技術參數，選擇具有成熟鍍膜工藝的制造商隨著材料技術進步，新一代自愈膜將向更高性能、更智能化的方向發展，為電力系統無功補償提供更可靠的解決方案。
