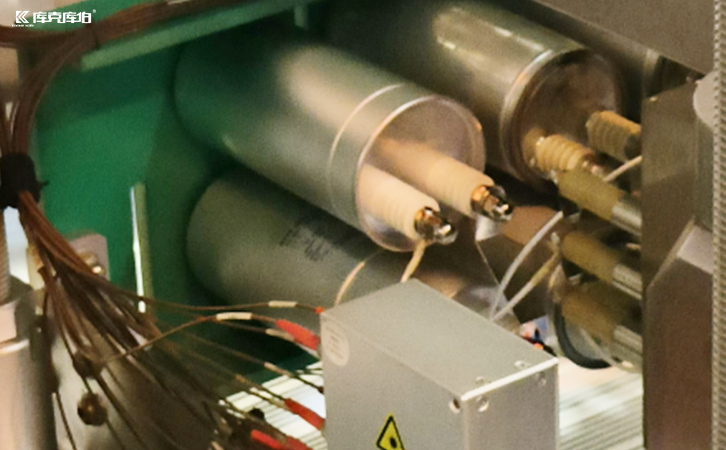

阻尼吸收電容器對于晶閘管開關的影響
在電力電子裝置中,阻尼吸收電容器作為保護性元件,與晶閘管開關的可靠運行密切相關。合理配置吸收電路不僅能提升開關器件的工作性能,更關系到整個電力電子系統的穩定性。那么,阻尼吸收電容器對于晶閘管開關有什么影響?
一、開關特性優化作用
1、電壓尖峰抑制:有效平緩關斷過程中的電壓突變;
2、動態均壓改善:平衡串聯晶閘管間的瞬態電壓分布;
3、開通損耗降低:減少二極管反向恢復引起的電流沖擊;
4、關斷軌跡軟化:改善器件開關過程中的工作點移動路徑。
二、電磁效應調節
1、高頻振蕩阻尼:吸收回路諧振產生的寄生振蕩;
2、電磁干擾抑制:降低開關過程對周邊設備的干擾;
3、di/dt控制:調節電流上升率在安全范圍內;
4、dv/dt限制:防止過快的電壓變化率導致誤觸發。
三、熱力學影響
1、結溫波動平緩:減少開關瞬態的溫度沖擊;
2、熱應力分布:改變功率模塊的溫度梯度;
3、散熱設計調整:需考慮附加元件的溫升效應;
4、老化速率影響:減緩芯片鍵合線的疲勞進程。
四、系統兼容性作用
1、參數匹配要求:與晶閘管特性及線路電感協同設計;
2、布局約束:吸收回路應盡量靠近開關器件;
3、多級協調:在復雜拓撲中的相互影響;
4、故障響應:改變系統短路電流特性。
五、可靠性提升效應
1、電壓應力控制:降低過電壓擊穿風險;
2、壽命延長:減少重復開關造成的累積損傷;
3、安全裕度:提供額外的故障能量吸收路徑;
4、狀態監測:通過吸收電路參數變化預判器件健康度。
阻尼吸收電容器與晶閘管開關的協同設計是電力電子裝置可靠運行的重要保障。建議在實際工程中,既要遵循基本的吸收電路設計原則,又要結合具體應用場景進行參數優化,通過實驗驗證和仿真分析相結合的方法,找到最佳匹配方案。
