阻尼吸收保護電容器在哪個位置用

返回列表來源：發布日期：2025-09-15 16:25:56【大中小】

在電力電子和電氣系統中，阻尼吸收保護電容器是一種至關重要的保護元件。它并非用于無功補償或濾波，而是專門設計用來抑制電路中的過電壓和電壓尖峰，保護昂貴的電力電子器件免遭損壞，同時減少電磁干擾（emi）。理解其應用位置，是正確設計和維護電力電子設備的關鍵。

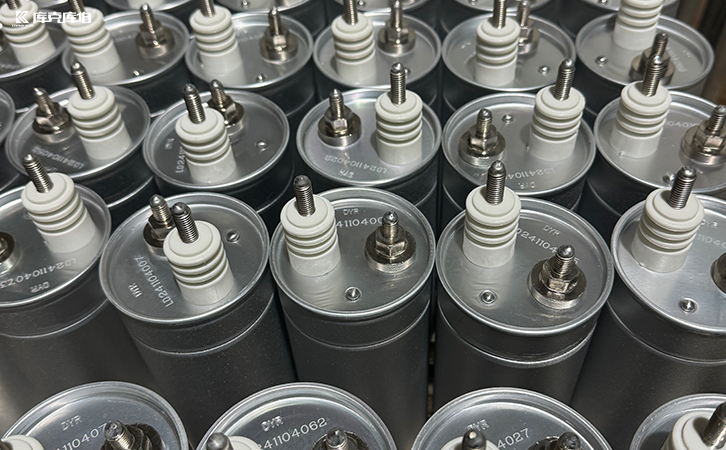

阻尼吸收保護電容器

一、核心功能：為何需要它？

電力電子器件（如開關管、二極管）在高速開通和關斷的過程中，由于電路中存在的寄生電感（如引線電感、變壓器漏感），電流的突變會產生很高的電壓尖峰和振蕩。這些過電壓應力會：

⑴擊穿開關器件：超過器件的額定電壓，導致其永久性損壞。

⑵產生電磁干擾：高頻振蕩會向外輻射，造成電磁兼容性（emc）問題。

⑶增加開關損耗。

二、核心應用位置：在哪里使用？

⑴跨接在開關器件兩端（主電極之間）這是最常見、最經典的應用位置。

具體連接：電容器直接并聯在需要保護的電力電子開關器件（如igbt、晶閘管、mosfet）的集電極和發射極（c-e）或陽極和陰極（a-k）之間。

⑵跨接在整流二極管或續流二極管兩端

具體連接：rc吸收電路并聯在二極管的正負極之間。

⑶跨接在變壓器或電感的繞組兩端

具體連接：rc吸收電路并聯在變壓器初級繞組、次級繞組或濾波電感的兩端。

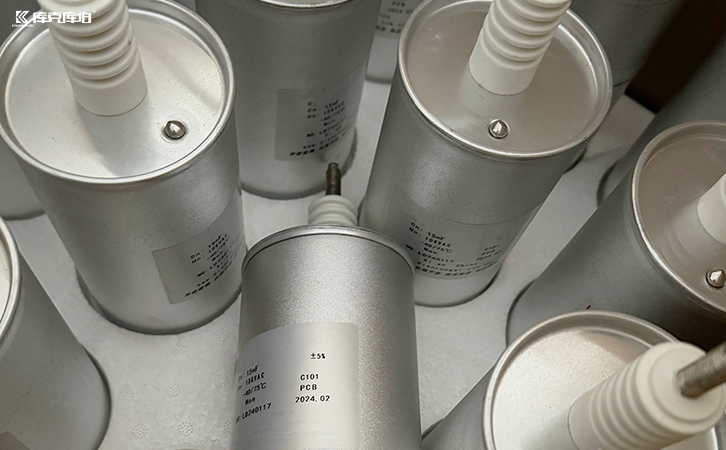

阻尼吸收保護電容器

阻尼吸收保護電容器的作用是通過rc串聯回路抑制電壓尖峰、阻尼高頻振蕩、保護器件安全并改善emc。正確理解其應用位置并進行精準的參數設計和安裝布局，是提升電力電子裝置可靠性、穩定性和壽命的關鍵技術環節。
