有源諧波濾波器為啥會用于凈化電源

返回列表來源：發布日期：2025-09-12 16:23:53【大中小】

在現代工業與商業電力系統中，變頻器、led照明、伺服驅動器、ups等非線性負載日益普及。這些設備在提升效率和控制精度的同時，也產生了大量的諧波電流。諧波污染如同電網中的“毒素”，會導致電壓畸變、設備過熱、誤動作甚至永久性損壞。

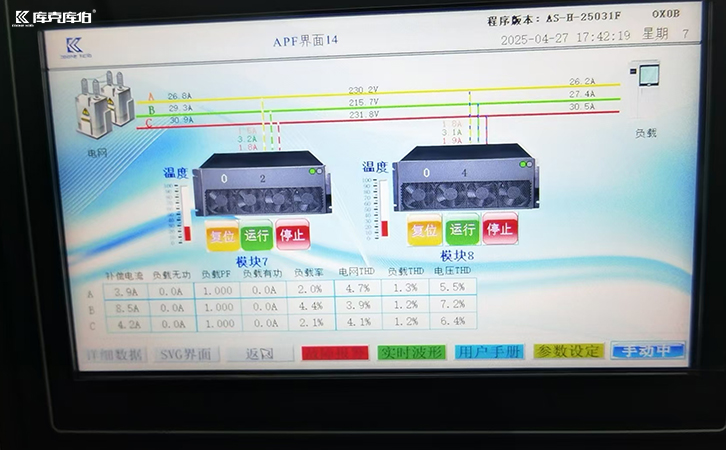

有源諧波濾波器

那么，有源諧波濾波器apf究竟為何會被專門用于凈化電源？其背后的原理和優勢是什么？

一、諧波的危害：為何需要“凈化”？

要理解apf的作用，首先需明白諧波的危害。諧波是基波頻率（50/60hz）整數倍的高頻分量，它們的存在會：

1、增加能耗與發熱：導致變壓器、電纜、電機過熱，絕緣老化加速，能量損耗顯著增加。

2、引發設備故障：使精密電子設備（如plc、醫療儀器）運行失常或誤動作；導致電容器過流諧振燒毀。

3、威脅系統安全：導致中性線電流過大，甚至超過相電流，引發火災風險；造成電壓波形畸變，影響整個電網的電能質量。

二、為何選擇有源濾波器進行凈化？

1、濾波效果卓越，動態響應迅速

apf能夠同時濾除2次到51次甚至更高次的多種諧波，濾波率通常高達97%以上。

響應速度極快（通常在100μs以內），能完美補償快速變化的負載（如沖壓機、焊機）所產生的諧波，實現實時跟蹤和抵消。

2、高度自適應，不會引發諧振

無源濾波器可能與電網阻抗形成并聯諧振，反而放大某次諧波，導致事故。而apf是受控電流源，其特性不會與電網發生諧振，安全性極高。

它能自動跟蹤電網諧波變化，自適應補償，無需擔心負載變動或電網結構改變導致失效。

3、一機多用，功能全面

除了治理諧波，apf通常還具備補償無功功率（提高功率因數）和平衡三相負載的功能。一臺設備能解決多重電能質量問題，性價比極高。

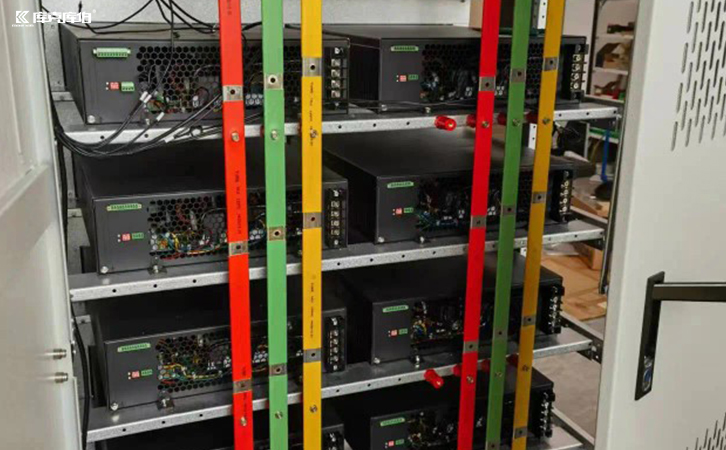

有源諧波濾波器

總而言之，有源諧波濾波器因其主動、智能、高效的治理能力，成為了凈化電源、提升電能質量的首選技術。它不僅能徹底消除諧波危害，保障系統安全可靠運行，降低能耗，還能兼顧無功補償和三相平衡，為企業帶來顯著的經濟效益和安全保障。
