有源電力濾波器APF和AHF區別

返回列表來源：發布日期：2025-04-18 14:24:53【大中小】

在電力系統中，電能質量問題日益突出，諧波污染已成為影響供電質量的重要因素。有源電力濾波器作為治理諧波的有效手段，主要分為有源電力濾波器apf和ahf兩大類型。這兩種技術雖然目標相似，但在工作原理、性能特點和應用場景上存在顯著差異。

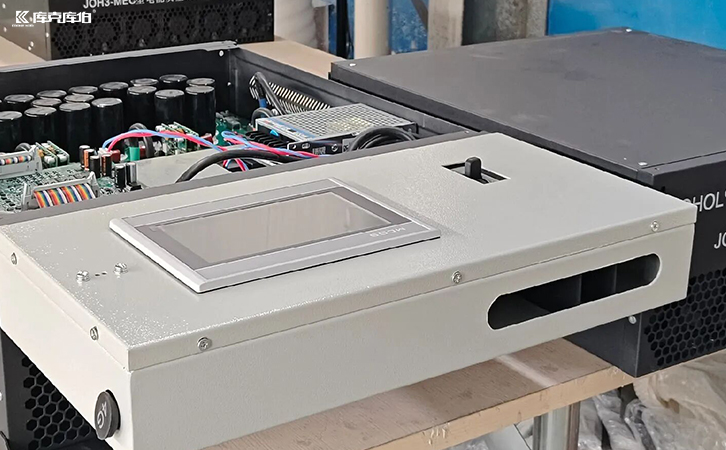

有源電力濾波器apf

一、基本概念與工作原理差異

有源電力濾波器apf是通過實時檢測負載電流中的諧波分量，然后產生一個與之幅值相等、相位相反的補償電流，從而抵消諧波成分的主動式濾波裝置。其核心在于采用pwm變流技術和先進控制算法，能夠動態適應負載變化。

而ahf雖然同屬有源濾波范疇，但其工作原理更側重于特定次諧波的針對性濾除。ahf通常采用諧振控制策略，對特定頻率的諧波具有更高的抑制效率，但在全頻譜諧波治理方面略遜于有源電力濾波器apf。

二、性能特點與技術參數對比

從性能指標來看，有源電力濾波器apf具有更寬的諧波補償范圍，通常可實現2~50次諧波的全頻譜補償，響應時間一般在100μs以內，補償效率可達95%以上。這種全面的性能使其成為復雜諧波環境的理想選擇。

相比之下，ahf在針對特定次諧波(如5次、7次、11次等特征諧波)時表現更為出色，補償效率可提升至98%，且裝置自身損耗更低。但在面對非特征諧波或隨機性諧波時，其適應性不如**有源電力濾波器apf**全面。

三、系統結構與成本差異

有源電力濾波器apf的系統結構相對復雜，包含高速dsp處理器、多電平變流拓撲和精密傳感器網絡，這使得其初期投資成本較高。然而，考慮到其對各種諧波場景的廣泛適用性，全生命周期成本效益顯著。

ahf的結構則更為簡潔，主要針對預設的諧波頻率進行優化設計，硬件配置相對簡化，初期成本比有源電力濾波器apf低約20-30%。這種成本優勢使其在諧波成分明確且穩定的場合頗具吸引力。

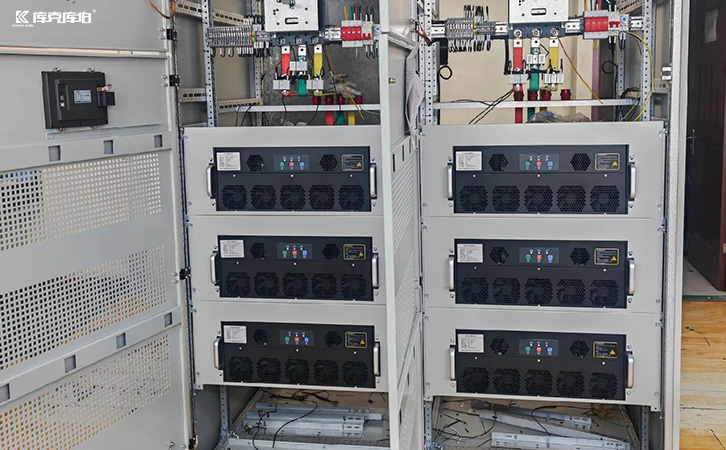

有源電力濾波器apf

選擇有源電力濾波器apf還是ahf，關鍵在于準確評估現場諧波特性。對于諧波成分復雜、變化頻繁的場合，有源電力濾波器apf的綜合性能優勢明顯；而對于以特定次諧波為主的穩定負載，ahf可能更具性價比。
