無功補償電容器是串聯還是并聯

返回列表來源：發布日期：2025-02-26 15:40:47【大中小】

無功補償電容器通常用于各行業電力系統的功率因數補償工作中，其實際使用中效果顯著。但在安裝過程中，一些用戶不清楚到底是并聯安裝還是串聯安裝。接下來就讓電容器制造商庫克庫伯給用戶們詳細科普！

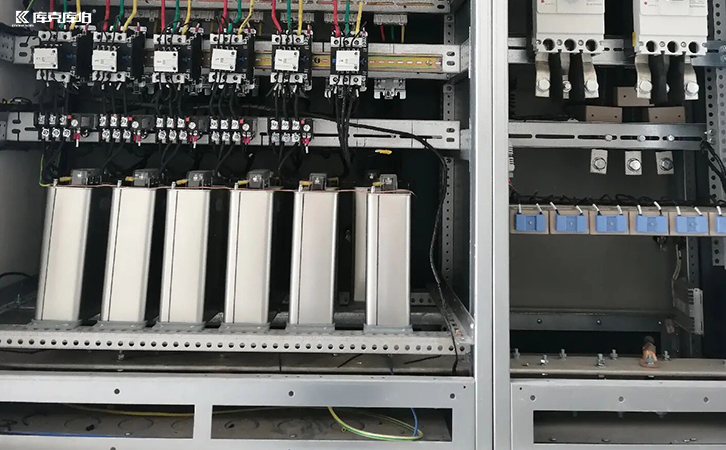

無功補償電容器

無功補償電容器通常采用并聯方式接入電力系統。以下是并聯補償的特點和原因：

1.并聯補償的特點

直接連接：電容器并聯在負載或系統中，提供無功功率，補償感性負載（如電動機、變壓器）所需的無功功率。

提高功率因數：通過補償無功功率，減少線路和變壓器中的無功電流，降低損耗，提升電壓穩定性。

2.并聯補償的優勢

靈活調節：可根據系統需求分組投切，實現動態補償。

安裝簡便：并聯電容器組通常安裝在變電站或負載附近，易于維護。

成本較低：相比串聯補償，并聯補償的設備和安裝成本更低。

3.串聯補償的應用

串聯補償主要用于長距離輸電線路，通過串聯電容器抵消線路電感，提高輸電能力和穩定性，但較少用于無功補償。

4.并聯補償的典型場景

工業用電：補償電動機、電焊機等感性負載。

商業建筑：補償照明、空調等設備的無功功率。

配電系統：安裝在變電站或配電線路中，提升系統功率因數。

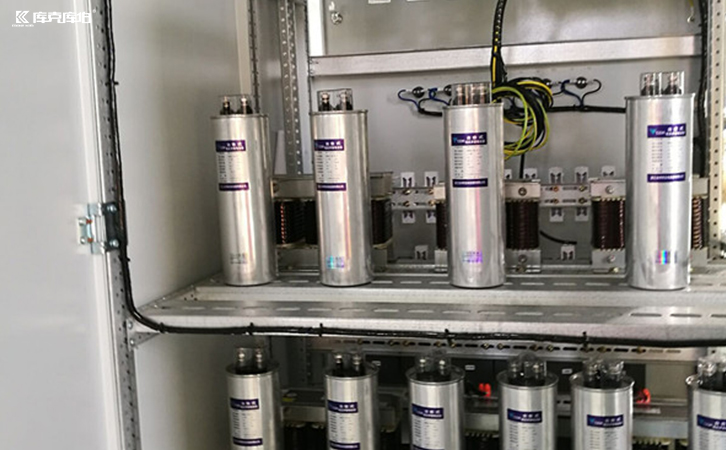

無功補償電容器

無功補償電容器通常采用并聯方式接入系統，以補償感性負載的無功功率，提高功率因數，降低損耗。串聯補償主要用于長距離輸電，較少用于無功補償。
