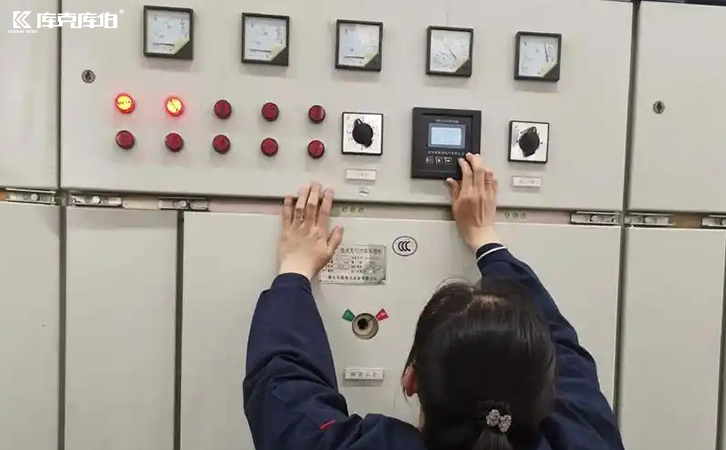

四象限無功補償控制器電流取樣是三相電流嗎

返回列表來源：發布日期：2024-11-11 19:23:05【大中小】

四象限無功補償控制器的電流取樣通常是三相電流的采樣。具體來說，控制器會采集 三相電流（即a相、b相、c相的電流信號），然后根據這些電流信號來判斷系統的功率因數、無功功率以及是否需要啟動或停止電容器等補償設備。

具體取樣原理：

1、三相電流采樣：

四象限無功補償控制器通常使用三相電流傳感器（如電流互感器）來采集電力系統中的三相電流信號。通過采樣這些電流信號，控制器可以實時監測系統的無功功率需求。

2、實時計算與控制：

控制器會根據采集到的三相電流信號，結合電壓信號，實時計算出電力系統的無功功率（lq）、有功功率（p）以及功率因數。

通過這些數據，控制器可以判斷電力系統是否需要進行無功補償，進而自動調節電容器或其他補償設備的投入與斷開。

3、四象限工作模式：

四象限無功補償控制器能在 四個象限內工作，適應系統中既有 感性負載（如電動機），也有 容性負載（如電力電子設備） 的情況，甚至能夠適應電網的 反向無功功率流動。

具體而言，四象限控制器可以根據系統中的電流和電壓信號自動判斷是需要補償感性無功（例如啟動電容器）還是容性無功，進而調節補償設備的運行狀態。

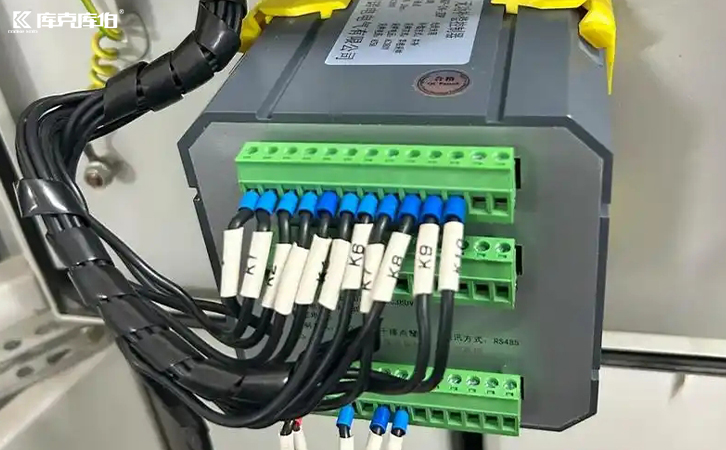

無功補償控制器

四象限無功補償控制器的電流采樣通常是 三相電流，并通過這些采樣信號來判斷無功功率的需求，從而實現自動補償和功率因數的優化。三相電流信號為控制器提供了必要的數據支持，使其能夠靈活應對不同的負載和電網情況。
