SVG靜止無功補償器在光伏行業的應用

返回列表來源：發布日期：2025-05-09 16:11:23【大中小】

隨著光伏滲透率的不斷提升，電網對無功支撐和電壓穩定的要求日益嚴格，svg靜止無功補償器憑借其毫秒級響應和精確控制特性，在光伏領域展現出不可替代的技術優勢。

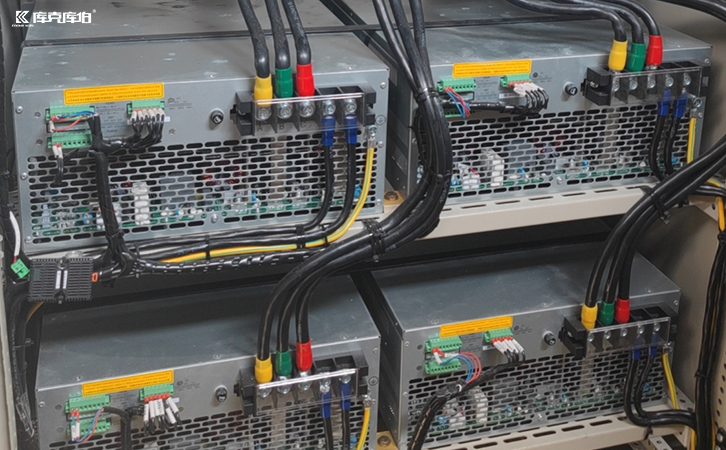

svg靜止無功補償器

一、光伏逆變器無功補償的協同控制

svg靜止無功補償器與光伏逆變器形成優勢互補的無功調節體系：

1、動態響應配合：svg靜止無功補償器（響應時間≤10ms）彌補逆變器（響應時間100-200ms）的速度局限。

2、容量互補設計：逆變器提供±0.9pf范圍內的持續無功，svg靜止無功補償器處理突發性無功波動。

3、協調控制策略：通過pq-v下垂控制實現功率分配。

二、光伏電站并網點的電壓穩定

svg靜止無功補償器在光伏并網點發揮關鍵穩壓作用：

1、快速抑制電壓波動：在云層遮擋等功率突變時，10ms內注入/吸收無功功率。

2、夜間調壓模式：光伏零發時段提供容性無功支撐線路電壓。

3、諧波補償功能：濾除逆變器產生的高頻諧波（thd＜3%）。

三、光伏扶貧電站的電能質量提升

在電網薄弱的農村地區，svg靜止無功補償器有效解決：

1、低電壓問題：通過動態無功支撐將末端電壓提升5-8%

2、三相不平衡：分相補償能力使不平衡度＜2%

3、功率因數達標：穩定維持在0.98以上

四、大型光伏基地的暫態電壓支撐

針對電網故障時的暫態電壓問題，svg靜止無功補償器提供：

1、低壓穿越能力：在電壓跌落至20%時持續運行1000ms

2、動態電壓恢復：0.5s內將電壓恢復至90%額定值

3、故障后快速重建：協助系統恢復穩定

靜態無功補償器

綜上所述，本文深入分析了svg靜止無功補償器在光伏行業的四大應用場景，揭示其在提升電站性能、保障電網安全方面的重要作用。
