svg靜態無功補償裝置既能補償又能濾波嗎？

返回列表來源：發布日期：2025-06-06 16:35:55【大中小】

在電力系統中，電能質量問題日益突出，其中無功功率和諧波污染是影響供電質量的兩大主要因素。svg靜態無功補償裝置作為新一代柔性交流輸電設備，其功能已超越傳統無功補償范疇。那么，svg是既能補償又能濾波嗎？

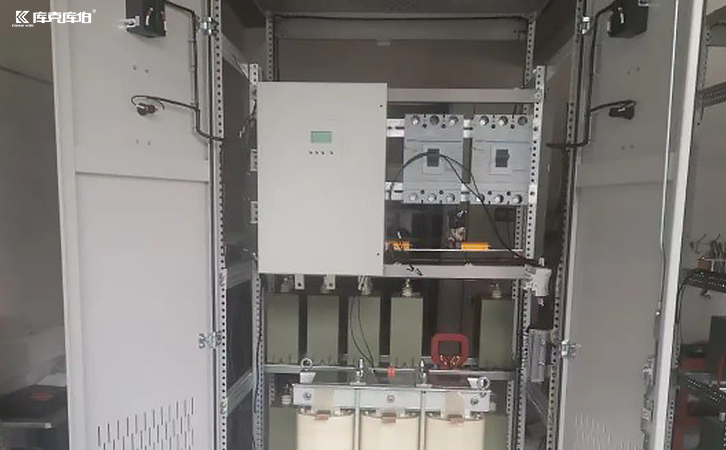

svg靜態無功補償裝置

1.先進的控制算法實現多功能集成

不同于傳統無功補償設備的單一功能設計，svg基于全控型電力電子器件和高速數字處理器，通過實時檢測負載電流中的無功分量和諧波分量，可同時生成所需的補償電流。這種智能化的控制策略使svg能夠根據系統需求動態調整輸出特性，在補償無功功率的同時有效抑制諧波污染，實現"一機多能"的綜合治理效果。

2.快速響應特性滿足動態治理需求

svg裝置采用高頻pwm調制技術，響應速度達到毫秒級，可以實時跟蹤負載變化。對于沖擊性負荷產生的快速無功波動，svg能即時提供補償；對于負載電流中的時變諧波成分，svg同樣可以快速生成反向諧波電流進行抵消。

3.諧波治理效果取決于拓撲結構設計

svg裝置通常采用三相橋式逆變電路，通過適當的控制算法，可以針對特定次數的諧波進行有選擇性的濾除。高端svg產品還可配置多重化結構或級聯h橋拓撲，進一步提升諧波補償能力。在實際應用中，svg對5次、7次等特征諧波的濾除效果尤為顯著，能夠將諧波畸變率控制在標準限值以內。

4.系統穩定性得到全面提升

svg裝置在補償無功和濾除諧波的過程中，還能有效抑制電壓波動和閃變，提高供電電壓的穩定性。這種多方面的電能質量改善能力，使svg特別適合對電能質量要求高的精密制造、數據中心等應用場合。

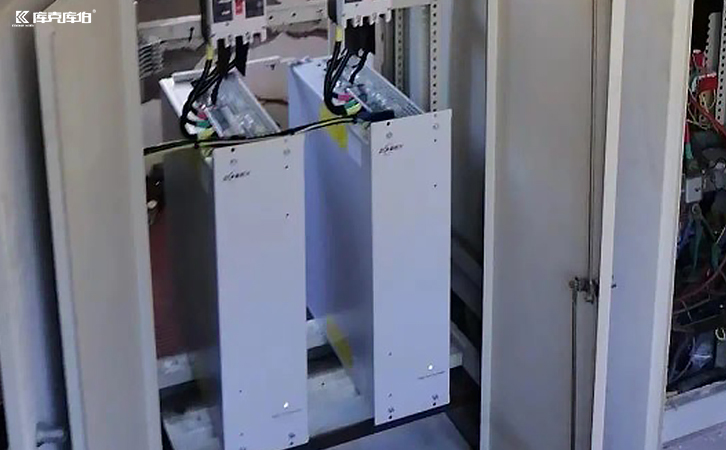

svg靜態無功補償裝置

svg靜態無功補償裝置確實兼具無功補償和諧波濾波雙重功能，是解決電力系統復雜電能質量問題的理想選擇。其靈活的補償策略、快速的動態響應和智能化的控制方式，突破了傳統補償設備的功能局限。在實際工程應用中，應根據負載特性和電能質量要求，合理配置svg的容量和控制參數，充分發揮其綜合治理優勢。
