企業用戶如何測試高壓電抗器的耐壓能力

返回列表來源：發布日期：2024-07-15 16:16:10【大中小】

隨著電力行業的發展，高壓電抗器在電力系統中有著關鍵性作用。為確保高壓電抗器的安全可靠運行，企業用戶需要定期進行耐壓能力測試。下面將為用戶們?cè)敿?xì)介紹如何測試高壓電抗器的耐壓能力。

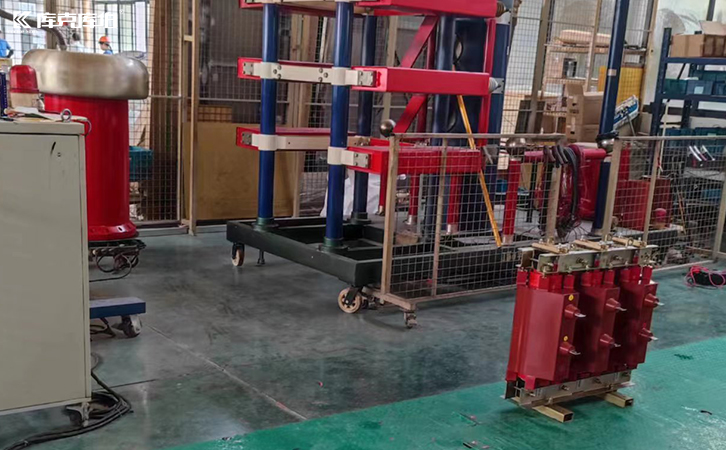

高壓電抗器

測試步驟和方法：

一、測試準備

1、選擇合適的測試設備：確保使用的測試設備（如高壓測試儀、絕緣電阻測試儀等）符合電抗器的測試要求。

2、測試環境：確保測試環境符合安全要求，周圍沒有易燃易爆物品，且地面干燥無水。

3、人員防護：測試人員應佩戴絕緣手套、絕緣鞋，并穿著合適的防護服。確保操作人員具備相應的資質和經驗。

4、設備接地：確保電抗器和測試設備都良好接地，避免因漏電引發事故。

二、測試步驟

1、初步檢查：在開始測試前，檢查電抗器的外觀和連接，確保沒有明顯的物理?yè)p傷和接線錯誤。

2、絕緣電阻測試：使用絕緣電阻測試儀測量電抗器的絕緣電阻值，確保其絕緣性能符合要求。通常，絕緣電阻應在數百兆歐姆以上。

3、升壓測試：

⑴連接測試設備：將高壓測試儀的輸出端與電抗器的輸入端相連，確保連接穩固。

⑵逐步升壓：按照規定的升壓速度逐步增加電壓，通常每秒升高1 kv左右，直至達到規定的測試電壓。測試電壓通常為額定電壓的1.5到2倍，具體數值需參考電抗器的技術規范。

⑶保持測試電壓：在達到測試電壓后，保持該電壓一段時間，通常為1分鐘，觀察電抗器的電流和電壓變化。

4、觀察與記錄：在測試過程中，仔細觀察電抗器的情況，記錄電壓、電流和時間等參數。如果出現異常現象（如電流突增、冒煙、異響等），應立即停止測試并進行檢查。

5、降壓與斷電：在保持測試電壓規定時間后，逐步降低電壓直至為零，然后斷開電源。

高壓電抗器

通過以上步驟，可以有效測試高壓電抗器的耐壓能力，確保其在實際運行中能夠安全可靠地工作。
