母線側裝配高壓電抗器注意事項

返回列表來源：發布日期：2024-09-10 16:16:32【大中小】

眾所周知，高壓電抗器的主要作用是抑制諧波、改善電壓質量。由于一些用戶特殊的工況及電力系統環境，需要將電抗器裝配在電網母線側。因為一些用戶并沒有在母線側安裝電力設備的經驗，所以在母線側裝配電抗器必須注意多個方面。

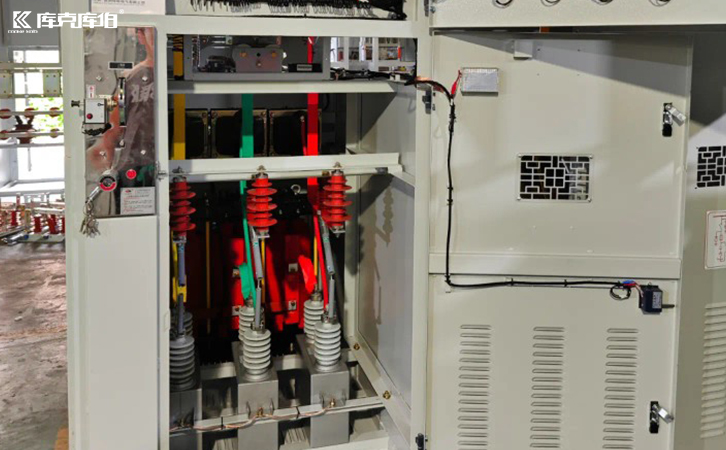

高壓電抗器

一、合理選擇電抗器類型：

根據電力系統的需求，選擇合適的電抗器類型（串聯電抗器或并聯電抗器）。串聯電抗器主要用于限制短路電流和濾波，而并聯電抗器用于無功補償。

二、電抗器的額定電壓和電流匹配：

確保電抗器的額定電壓、電流與母線電壓和負載電流相匹配。過低的額定值會導致設備過載和發熱，過高的額定值則無法發揮電抗器的功能。

三、電氣絕緣和安全距離：

高壓電抗器的安裝應確保足夠的絕緣距離，避免相間短路和接地故障。合理選擇絕緣材料，保證電抗器和母線之間的安全距離，防止電氣擊穿。

四、散熱要求：

電抗器運行時會產生熱量，必須保證良好的通風條件和散熱設計，防止溫度過高對設備的損壞。安裝時應確保電抗器周圍有足夠的空間用于散熱，并定期檢查散熱器是否堵塞。

五、諧波影響：

高壓電抗器在電力系統中可能引起諧波問題，特別是在濾波電抗器的應用中。需要根據系統諧波分布情況，合理設計電抗器參數，以避免與母線側電壓或其他設備產生諧波共振。

六、高壓電抗器的防護等級和安裝環境：

電抗器的防護等級應與安裝環境相適應，確保設備在室內或室外環境下都能正常運行。如果安裝在戶外，還需要采取防潮、防塵、防腐措施。

七、操作維護和安全規程：

安裝后，操作人員必須熟悉電抗器的運行原理和維護方法，定期檢查設備的電氣連接、絕緣和運行溫度，避免故障的發生。

高壓電抗器

由此可見，當用戶在母線側裝配高壓電抗器時，確保以上注意事項得以嚴格遵守，可以有效延長高壓電抗器的使用壽命，并提高其濾波效果。
