在電力系統中，濾波電容器作為治理諧波的關鍵設備，其無功補償能力常常被忽視。隨著非線性負載的廣泛應用，濾波電容器的功能越來越受到工程界的關注。那么，濾波電容器到底有沒有無功補償?shù)哪芰δ兀?

一、濾波電容器的工作原理

1、基本電路結構

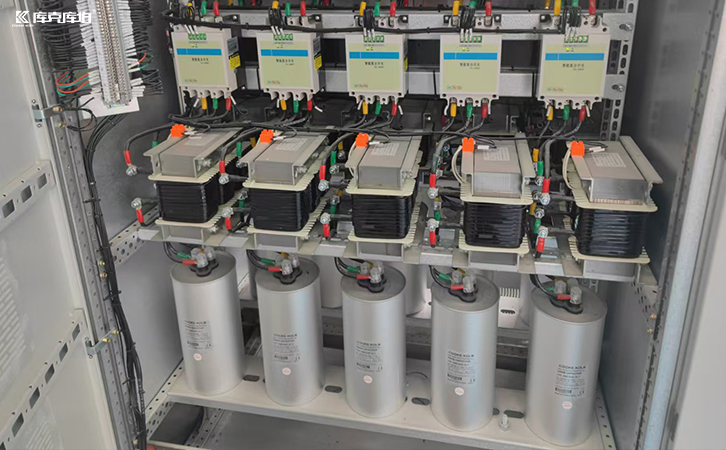

濾波電容器通常與電抗器串聯組成lc濾波支路，其阻抗特性呈現為：

-在諧振頻率點阻抗最低

-對特定次諧波呈現低阻抗通路

-對基波頻率仍保持容性特征

2、無功補償機理

-濾波電容器在基波頻率下呈現容性阻抗

-可提供固定的容性無功功率（qc=2πfcu²）

-補償效果取決于系統電壓和頻率

二、濾波電容器的無功補償能力分析

1、影響因素

-系統諧波含量：諧波越大，有效補償容量越小

-調諧頻率：調諧點越接近基波，補償能力下降越明顯

-系統電壓波動：補償容量與電壓平方成正比

2、與傳統無功補償電容器的區別

-濾波電容器電抗率通常為7%-14%

-需承受更大的諧波電流應力

-需特殊設計的內熔絲保護系統

濾波電容器確實具備無功補償作用，但這種補償能力受系統諧波狀況的顯著影響。在實際工程中，應當將濾波電容器視為具有雙重功能的特殊補償裝置，既要滿足諧波治理要求，又要合理利用其無功補償能力。
