濾波電抗器空心和鐵芯的區別

返回列表來源：發布日期：2025-05-09 16:14:31【大中小】

在電力濾波系統中，濾波電抗器作為核心元件，其結構設計直接決定了濾波性能和應用場景。空心和鐵芯兩種主流結構的濾波電抗器各有特點，適用于不同的技術需求。下面我們將系統分析兩種濾波電抗器在電磁特性、應用表現和經濟性等方面的差異。

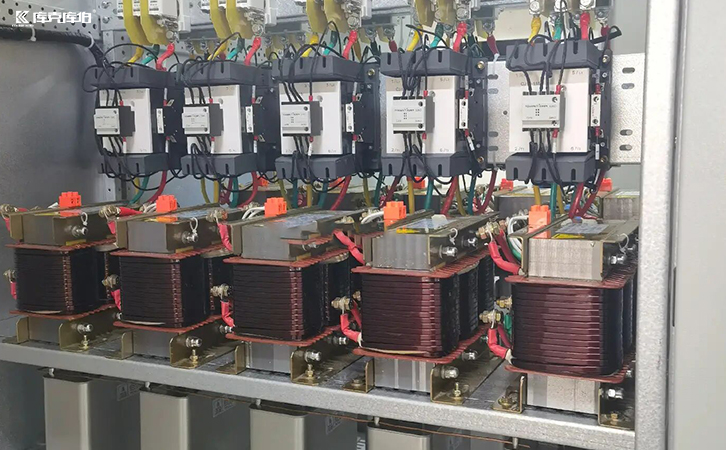

濾波電抗器

一、電磁特性的本質差異

空心與鐵芯濾波電抗器的根本區別在于磁路設計：

1、空心結構：完全依賴空氣磁路，電感線性度極佳（非線性度＜1%）

2、鐵芯結構：采用硅鋼片導磁，磁通密度高但存在飽和現象（飽和點通常為1.8t）

二、諧波抑制的性能表現

針對不同頻段的諧波濾波需求：

1、空心濾波電抗器：適用于高頻諧波濾波（＞1khz），品質因數q值可達50-100

2、鐵芯濾波電抗器：更適合工頻附近濾波（50-500hz），q值通常為20-40

三、體積與重量的工程考量

兩種濾波電抗器的物理特性對比顯著：

1、空心結構：體積大（同容量下比鐵芯大3-5倍），重量輕（無鐵芯材料）

2、鐵芯結構：緊湊設計（節省70%安裝空間），自重較大（硅鋼片占比40%）

四、損耗特性的對比分析

不同結構的損耗機制差異明顯：

1、空心濾波電抗器：以銅損為主（占總損耗95%以上）

2、鐵芯濾波電抗器：包含銅損（60%）和鐵損（40%）

五、成本構成的差異化表現

從全生命周期成本角度評估：

1、初始成本：鐵芯濾波電抗器價格低30-50%

2、運行成本：空心結構免維護，年損耗費用穩定

3、報廢價值：鐵芯型硅鋼片回收價值高

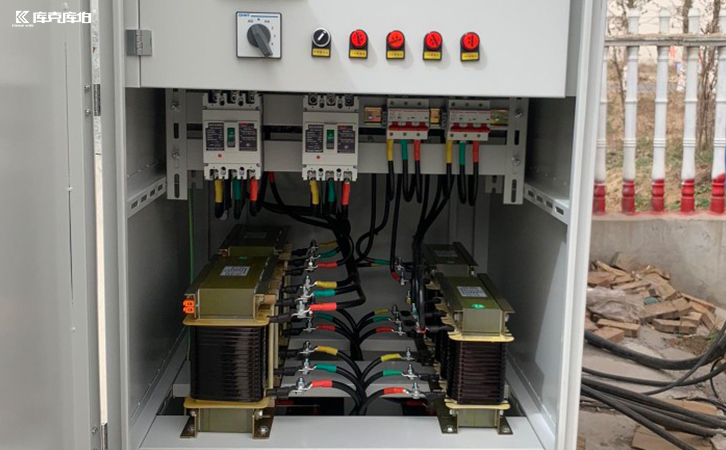

濾波電抗器

行業預測顯示，到2026年，這種融合型濾波電抗器將占據30%市場份額，為電力濾波系統提供更優解決方案。通過科學把握空心與鐵芯濾波電抗器的技術特點，工程師可以針對具體應用場景做出最優選擇，實現濾波性能與經濟效益的最佳平衡。
