高壓電抗器運行時的狀態監測有哪些

返回列表來源：發布日期：2024-08-21 16:19:30【大中小】

在電力補償及電網濾波工作中，高壓電抗器的運行狀態直接影響實際效果。而且高壓電抗在穩定電壓、減小電能損耗等方面發揮著重要作用。所以對于電抗器設備的維護則能更好的穩定其效果的發揮及工作狀態的穩定。因此電抗器日常運行狀態實時監控非常重要。

高壓電抗器在運行時常見的狀態監測包括：

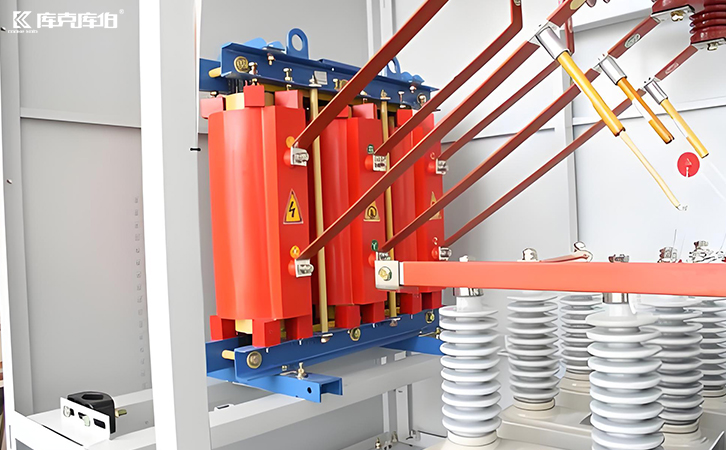

高壓電抗器

1、溫度監測：

繞組溫度：使用溫度傳感器或熱電偶監測繞組的溫度，防止因過熱導致絕緣老化或設備故障。

環境溫度：監測電抗器所在環境的溫度，確保其在設計溫度范圍內運行。

2、電流監測：

運行電流：監測通過電抗器的電流，確保其在額定電流范圍內運行。

不平衡電流：檢測電流的不平衡情況，以發現可能的系統問題或電抗器自身的故障。

3、電壓監測：

端電壓：監測電抗器兩端的電壓，確保其在設計范圍內。

4、絕緣狀態監測：

絕緣電阻：定期測量電抗器繞組對地絕緣電阻，以檢測絕緣的健康狀況。

局部放電（pd）：使用局部放電測量設備監測絕緣系統中的局部放電活動，以發現潛在的絕緣缺陷。

5、功率因數監測：

功率因數：監測電抗器的功率因數，分析其工作狀態是否正常。

6、接地狀態監測：

接地電阻：定期測量電抗器接地系統的電阻，以確保良好的接地狀態，避免安全隱患。

7、溫度-濕度環境監測：

濕度：在潮濕環境下，監測濕度，以防止因環境濕度過高導致的絕緣問題。

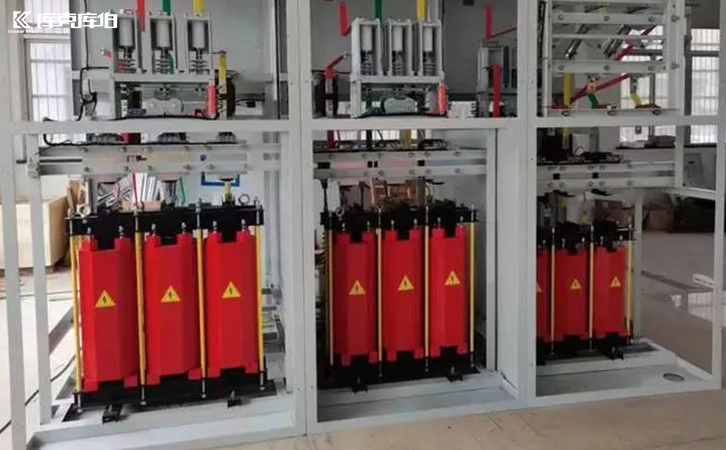

高壓電抗器

通過這些監測，可以及時發現和處理潛在的故障或異常情況，從而提高高壓電抗器的運行安全性和可靠性。
