高壓并聯電抗器運行規程

返回列表來源：發布日期：2024-10-14 16:17:41【大中小】

高壓并聯電抗器是用于電力系統中抑制電壓升高、調節無功功率的關鍵設備，廣泛應用于長距離輸電線路和變電站。為了保證其安全穩定運行，需要遵循科學的操作規程。接下來，電抗器廠商詳解高壓并聯電抗器運行規程！

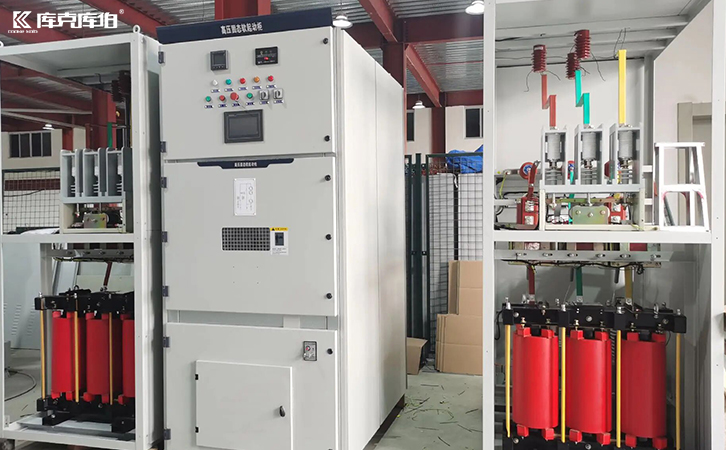

高壓并聯電抗器

一、運行前檢查與準備

設備外觀檢查：檢查電抗器的外殼、瓷套管有無裂紋、損傷或漏油現象。確認接地系統完好、無松動。

油位檢查（適用于油浸式電抗器）：檢查油位是否在規定范圍內，如有不足及時補油。觀察油色和氣體繼電器是否正常，無異常報警。

儀表與保護裝置檢查：確認電流表、溫度計、油溫報警器正常。核查繼電保護裝置整定值是否符合要求，并已投入。

二、投運操作

系統條件檢查：確保系統電壓、頻率在正常范圍內。投運前確認無其他運行設備與電抗器發生沖突（如并聯電容器）。

注意事項：嚴禁多臺電抗器并列合閘時相序錯誤，避免系統振蕩。電抗器投入時若有異響、劇烈震動或保護動作，應立即退出運行，并排查原因。

三、正常運行監控

電流監控：電抗器的運行電流應在設計范圍內。如電流異常增大，可能存在電網異常或內部故障，需要檢查。

溫度監控：定期檢查油溫、繞組溫度是否在額定范圍內（一般≤85℃）。若溫度持續升高，應減載或退運。

絕緣監控：監控絕緣電阻，如出現下降趨勢，應盡快檢查并排除故障。

無功功率調節：根據系統運行需要，電抗器自動或手動調整，避免過度抑制電壓升高。

四、退出運行操作

操作步驟：先斷開電抗器側的斷路器或隔離開關。再斷開電源側的開關，確保電抗器完全退出系統。

停電檢查：確保電抗器已斷電，且電容殘余電荷已完全釋放。檢查設備外部和內部情況，及時進行必要維護。

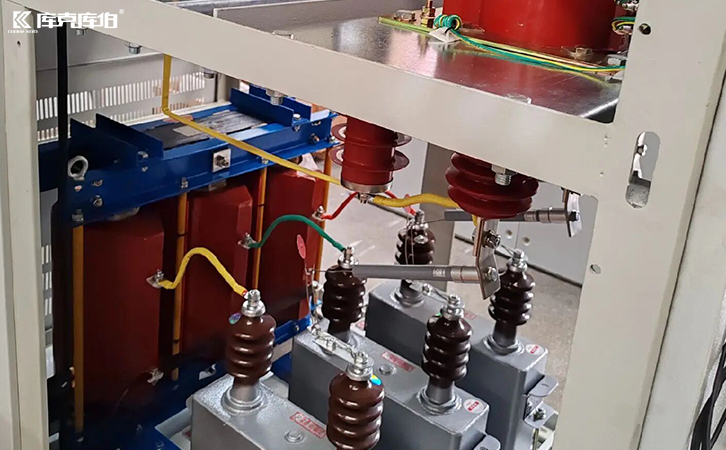

高壓并聯電抗器運行規程

高壓并聯電抗器的運行規程涵蓋了投運前檢查、正常運行監控、故障處理、退出操作及定期維護。科學規范地操作與維護電抗器，不僅可以延長設備壽命，還能保障電力系統的穩定性和安全性。
