光伏四象限無功補償控制器報警怎么辦

返回列表來源：發布日期：2024-07-26 16:19:00【大中小】

光伏發電在可再生能源領域的迅速發展，為目前倡議的能源可持續發展提供了很大的助力。但是，光伏系統在運行過程中，特別是在并網運行時，常常會遇到無功補償控制器報警問題。這時候該怎么辦呢？

光伏系統的四象限無功補償控制器出現報警時，可以按以下步驟進行排查和解決：

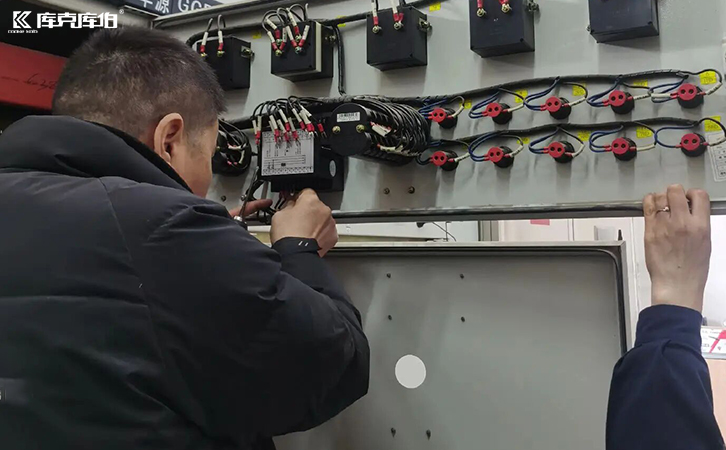

無功補償控制器

1、檢查報警信息：閱讀控制系統或逆變器顯示的報警代碼或信息，以確定報警的具體原因。

2、系統狀態檢查：

①電網狀態：檢查電網電壓和頻率是否在允許范圍內。

②光伏陣列狀態：檢查光伏陣列是否正常發電，有無陰影遮擋或組件損壞。

3、設備檢查：

①逆變器：檢查逆變器是否工作正常，有無故障指示燈亮起。

②無功補償設備：檢查無功補償設備（如電容器、濾波器、svg等）是否工作正常，有無過熱或故障指示。

4、參數設置檢查：

①檢查無功補償控制器的參數設置是否正確，包括目標功率因數、無功功率設置等。

②確認控制策略和算法是否符合現場要求。

5、通訊檢查：

①檢查控制系統與各設備之間的通訊是否正常，是否有通訊故障報警。

②確認通訊線路連接是否牢固，通訊協議是否正確。

6、保護設置檢查：

①檢查保護裝置（如斷路器、繼電器等）的設置是否合理，有無誤動作。

②確認保護裝置是否因過流、過壓等原因動作導致系統報警。

7、重啟和復位：

①在確保安全的前提下，嘗試重啟光伏逆變器和無功補償設備。

②若有復位功能，嘗試復位報警，并觀察是否再次發生。

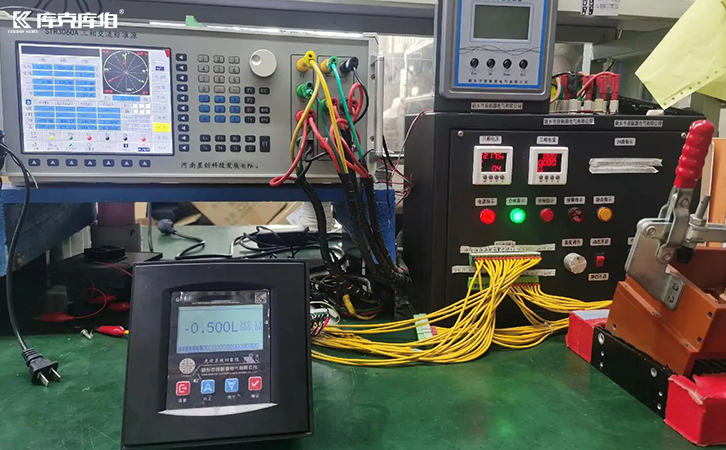

光伏四象限控制器

無功補償控制器報警的發生往往與設備故障、電網問題、設定參數以及外部環境變化密切相關。通過優化無功補償設置以及加強數據監測與預警等措施，企業電力運營維護人員可以有效應對這一報警問題。
