低壓電容補償柜電纜大小根據什么來選
在配電室里,低壓電容補償柜就像電力系統的 “呼吸調節器”,默默平衡無功功率、降低損耗。但很少有人注意到,連接補償柜與電網的電纜,才是決定這套系統生死的 “生命線”。那么,低壓電容補償柜的電纜大小需要根據什么來決定呢?

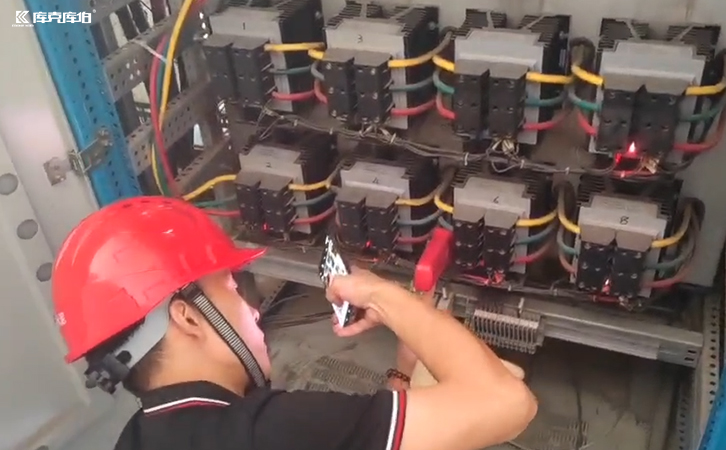

一、核心依據:先抓準 “電流主角”
電纜大小的本質,是匹配電路中的電流負荷。但補償柜的電流有個 “脾氣”—— 它比普通設備的電流更復雜,必須抓準兩個關鍵值:
1.額定電流:電纜的“基礎飯量”
補償柜的額定電流是選型的起點,計算公式并不復雜:
i=q/(√3×u)其中q是補償柜總容量(kvar),u是系統電壓(kv)。
2.涌流與諧波:不能忽視的“加餐需求”
電容器合閘瞬間會產生涌流,峰值可達額定電流的5-10倍;如果電網存在諧波,還會引發諧振電流。這些“突發加餐”會讓電纜承受瞬時過載,若只按額定電流選型,就像讓普通人突然扛起百斤重物,早晚會出問題。

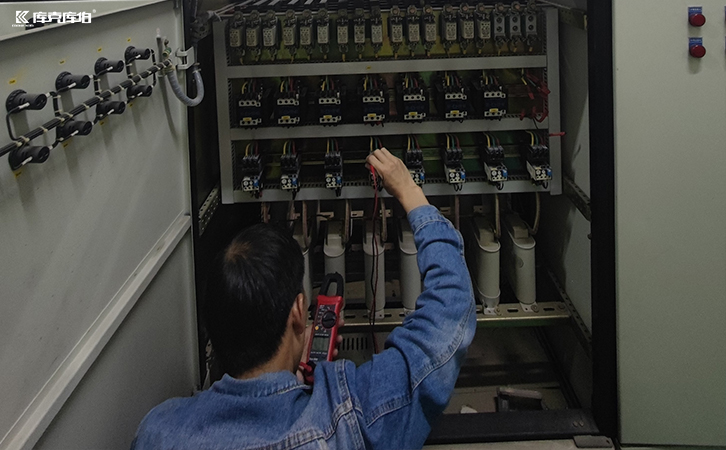

二、關鍵變量:給電纜 “量體裁衣” 的 4 個維度
1.環境溫度:給電纜 “降溫減載”
電纜的載流能力會隨溫度升高而下降。在悶熱的電纜溝里,30℃環境下能載 150a 的電纜,到 40℃時可能只剩 130a 載流能力。這時候需要用 “溫度校正系數” 調整:
2.敷設方式:電纜的 “散熱條件”
同樣粗細的電纜,露天架空敷設能輕松散熱,載流能力自然強;但如果穿管埋在地下,熱量散不出去,載流能力就得“打折”。
3.電壓降:電力傳輸的 “隱形損耗”
電纜越長,電阻越大,電壓降越明顯。補償柜電纜若電壓降過大,會導致電容器端電壓不足,補償效果大打折扣。按規范,低壓系統電壓降不能超過額定電壓的 5%(即 20v)。
4.導體材質:銅與鋁的 “能力差異”
銅和鋁是最常用的導體,但性能天差地別:
銅:電阻率低(0.0172),載流能力強,16mm² 銅線可載 105a(環境 30℃)
鋁:電阻率高(0.0282),同樣載 105a 需要 25mm² 截面積,且接頭易氧化發熱
三、實操步驟:3 步選出合適電纜
1.算準 “需求電流”:用補償柜容量算出額定電流,再乘以 1.2-1.5 的涌流系數,得到 “計算電流”。
2.初選截面積:查電纜載流量表,按計算電流選基礎截面積。
3.校正驗證:用環境溫度、敷設方式的校正系數調整載流能力,再算電壓降是否超標。
選補償柜電纜,從來不是簡單的 “比粗細”,而是對電流、環境、成本的綜合考量。每一根合適的電纜,都是電力系統的 “安全哨兵”——它不顯眼,卻默默守護著設備運行的穩定與人員的安全。
