電流速斷保護是電力系統中一種重要的繼電保護方式，以其動作迅速為主要特點。要準確理解其保護范圍，必須首先明確其工作原理和整定原則。

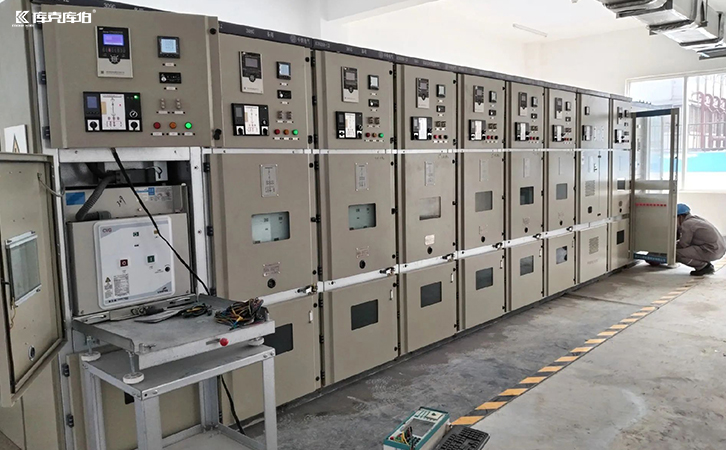

電流速斷保護

一、電流速斷保護的工作原理與整定原則

電流速斷保護是一種無時限（或具有極短固定時限）的電流保護。其動作邏輯非常簡單：當保護裝置檢測到的電流值超過其預先設定的動作電流（即整定值）時，保護立即發出跳閘指令。

其整定值的計算原則是：躲過被保護線路末端最大運行方式下的三相短路電流。

這個整定原則的核心目的是保證選擇性，即只有在保護線路內部靠近首端的一段區域內發生嚴重故障時，該保護才動作，而對于線路末端及下游線路的故障，它不應動作。

二、電流速斷保護的保護范圍

1、非全長保護

電流速斷保護不能保護被保護線路的全長。它的保護范圍通常僅限于線路的起始端（靠近保護安裝處）。這是因為短路電流的大小與短路點至電源的電氣距離成反比。距離保護安裝點越遠，短路電流越小。在線路末端，短路電流i_k會減小到與動作整定值i_{act}相等甚至更小，保護將無法啟動。

2、隨系統運行方式變化的可變范圍

最大運行方式：當系統阻抗最小時，同一故障點的短路電流最大。此時，保護范圍最長，可能能達到線路全長的50%或更多。

最小運行方式：當系統阻抗最大時（如某些發電機或線路退出運行），同一故障點的短路電流最小。

3、保護范圍的界定

電流速斷保護的保護范圍，理論上是指從保護安裝處到線路某一點的距離，在該點發生相同類型的短路（通常是三相短路）時，流經保護的短路電流恰好等于其動作電流整定值。

電流速斷保護

綜上所述，電流速斷保護的保護范圍是被保護線路起始端的一部分，且該范圍隨系統運行方式的改變而顯著變化。
