電力補償電容器補償過程中所需的各參數計算方法

返回列表來源：發布日期：2024-06-20 16:11:47【大中小】

相信很多用戶都清楚，在投入電力補償電容器時往往需要提前確定好電容器所補償的容量，這樣才能選擇合適的電容器。而在計算電容器補償容量的過程中，需要同時將電力系統以及電容器本身的各個參數進行計算。然后再計算確定需要選擇多大容量的電力補償電容器。

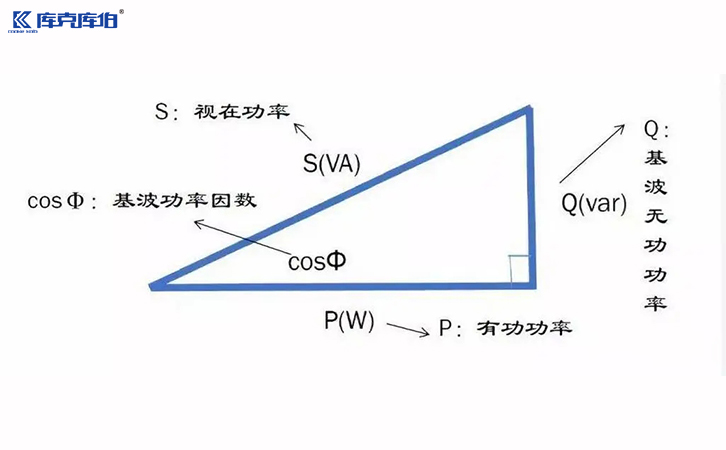

電力補償電容器

那么，電力補償電容器的補償容量如何計算呢？電力系統及電容器中的各種參數又該如何計算？

電力補償電容器補償過程中各參數可以通過以下方法進行估算：

一、計算無功功率（q）：首先需要計算需要補償的系統的總無功功率。這可以通過系統的功率因數和有功功率來計算。假設系統的視在功率為s（單位為千伏安乘）和功率因數為cos(φ)，則系統的無功功率可以用以下公式計算：

計算無功功率

二、計算所需的電容器容量：一旦得到了系統的無功功率q，接下來可以使用以下簡化的公式來估算需要的電容器容量c（單位為法拉）：

電容器容量計算

三、補償容量計算公式：

補償容量計算公式

q：補償容量；p：有功功率；cosφ1：補償前功率因數；cosφ2：補償后功率因數。

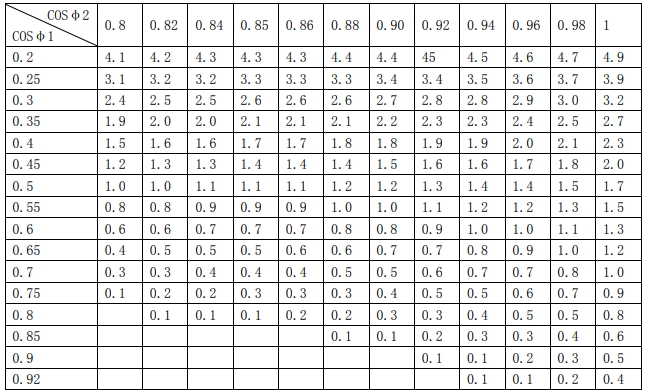

①、每千瓦負荷所需補償容量快速查表：

補償容量計算

②、補償容量速算法：一般工廠，自然功率因數一般為0.82左右，從上表查得，從0.8補到0.921kw需要補償0.3kvar電容器，因此一般單位補償電容器的容量按變壓器容量的30%安裝。但對于一些特殊的單位，如軋鋼廠、感應加熱爐等，補償容量有可能超過變壓器安裝容量。

通過以上各個所需參數的計算方式，相信用戶們可以更快速地確定所需的補償容量，提高電力系統的效率和性能。在實際應用中，還需要根據具體情況綜合考慮各種因素，如負載情況、系統波動等。
