apf有源濾波器是否能根據諧波變化自動調整

返回列表來源：發布日期：2025-09-09 16:22:25【大中小】

在現代復雜的電力環境中，非線性負載層出不窮，其產生的諧波頻譜和含量常常動態變化。企業用戶在選型諧波治理設備時，一個核心關切點是：apf有源濾波器能否智能地跟蹤這些變化，實現全自動的精準治理？

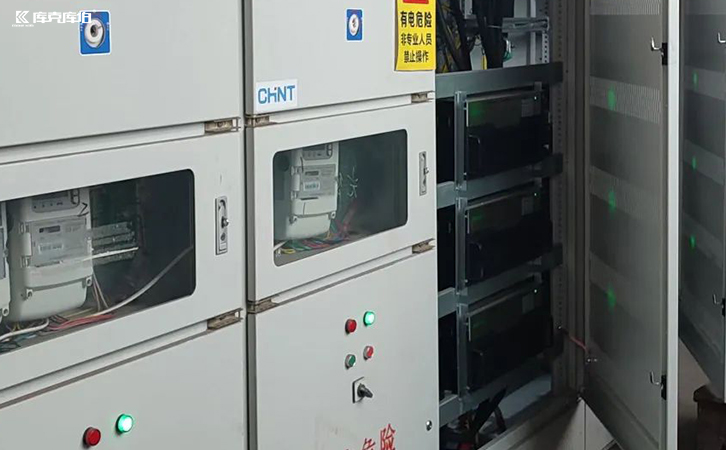

apf有源濾波器

一、自適應系統的構成

apf能夠實現自動調整，依賴于其高度智能的閉環控制系統，這個系統由感知、決策和執行三個環節完美協同。

1、敏銳的“感官”（實時檢測）

apf通過外部電流互感器（ct），實時采集負載側電流信號，并以極高的速度（每秒數萬次）進行采樣。這套檢測系統如同一個“24小時心電圖監測儀”，時刻感知著電網諧波的細微變化。

2、智慧的“大腦”（dsp數字信號處理）

采集到的電流信號被送入核心的數字信號處理器（dsp）。dsp通過先進的算法（如瞬時無功理論下的`p-q`法或`ip-iq`法）對信號進行快速傅里葉變換（fft）或其它瞬時分解，瞬間精確地分離出基波電流、各次諧波電流、無功電流及負序電流。

3、強健的“四肢”（igbt逆變器執行）

“大腦”發出的指令被傳送給絕緣柵雙極型晶體管（igbt）構成的逆變橋。igbt以極高的開關頻率（通常為10khz以上）工作，生成一個與檢測到的諧波電流大小相等、方向相反的補償電流。

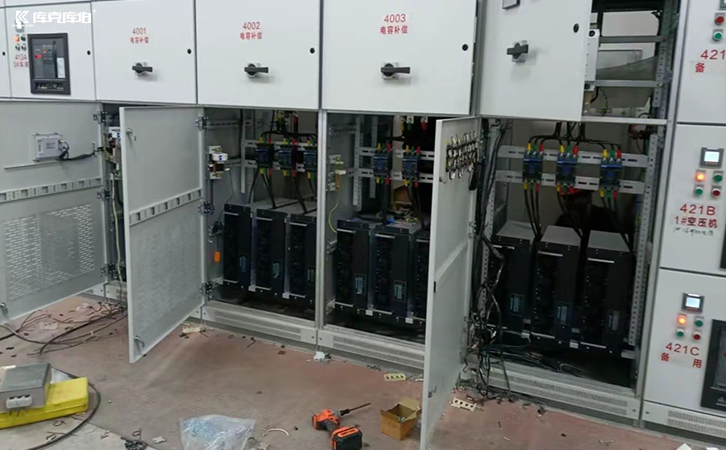

apf有源濾波器

因此，在選擇諧波治理方案時，對于負載復雜多變、諧波頻譜不固定的場合，apf憑借其全自動跟蹤補償的絕對優勢，成為了保障系統安全、提升電能質量的不二之選。用戶只需選擇合適容量的apf并正確安裝，即可享受一勞永逸的智能化諧波治理體驗。
