apf有源濾波器柜箱體設計考慮因素

返回列表來源：發布日期：2025-05-06 16:20:17【大中小】

在電能質量治理領域，apf有源濾波器作為治理諧波、補償無功的核心設備，其柜箱體設計直接影響設備性能和可靠性。優質的apf有源濾波器柜箱體設計需要兼顧電氣性能、散熱效率、結構強度等多重要素。

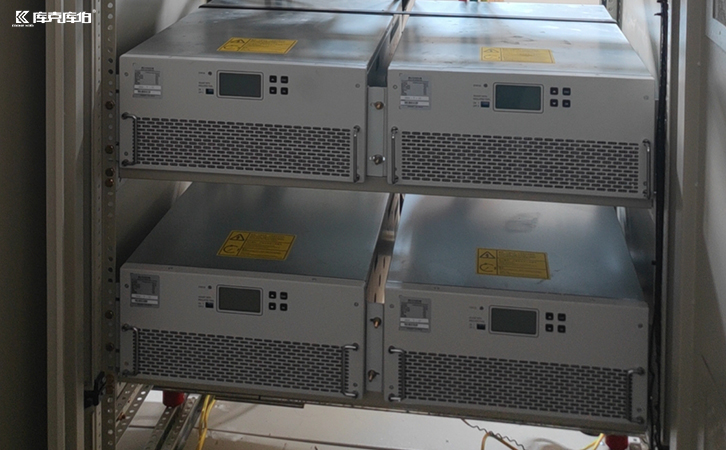

apf有源濾波器

1、電磁兼容性設計規范

apf有源濾波器柜箱體必須滿足嚴格的emc要求：箱體應采用1.5mm以上鍍鋅鋼板，確保屏蔽效能≥60db；所有開孔直徑不超過5mm，防止電磁泄漏；信號線與功率線分層布置，間距保持10cm以上。

2、熱管理系統的優化設計

高效的散熱系統是apf有源濾波器可靠運行的關鍵：需計算igbt模塊的熱損耗（通常3-5kw/柜），設計風道保證風速≥2m/s；散熱器表面溫度應控制在65℃以下；建議采用"下進上出"的垂直風道布局。

3、結構強度與抗震性能

apf有源濾波器柜體結構需滿足：框架采用2.0mm厚度冷軋鋼板，承重能力≥500kg；門板加強筋間距不超過400mm；抗震設計滿足ieee693標準中high performance等級要求。

4、模塊化布局與人機工程

合理的模塊化設計應考慮：功率模塊、控制單元、散熱系統分區布置；維護通道寬度≥60cm；操作界面高度1.2-1.5m符合人體工學。

5、安全防護與接地系統

完善的安全設計包括：門板聯鎖開關（開門自動斷電）；緊急停止按鈕（響應時間＜100ms）；多點接地系統（接地電阻＜4ω）。

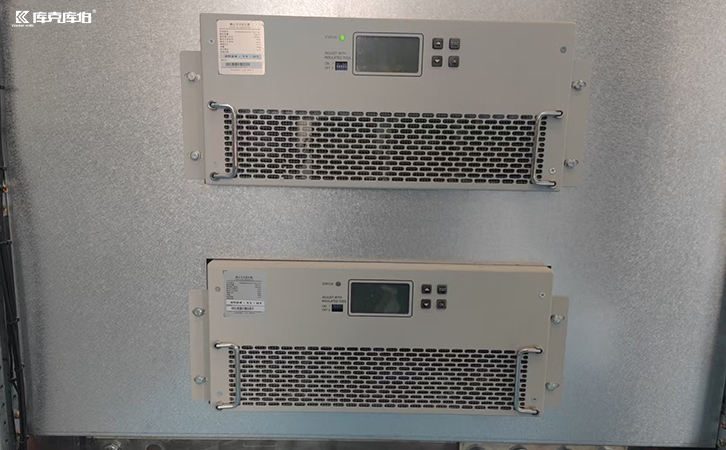

apf有源濾波器

由此可見，apf有源濾波器柜箱體設計是一個非常嚴謹且專業的工程，需要統籌考慮電磁兼容、熱管理、機械結構等關鍵因素。
